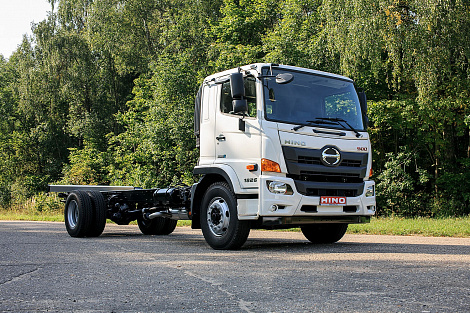

Шасси HINO GH полной массой 18,0 т

Особенности грузовых автомобилей HINO-500:

  • увеличенная грузоподъемность за счет применения облегченных конструкций высокой прочности;
  • инновационные решения в области доступа к техническому обслуживанию автомобиля;
  • концептуально новое оформление салона «Roundish & donut cabin»;
  • исключительные условия активной и пассивной безопасности водителя.

Основное

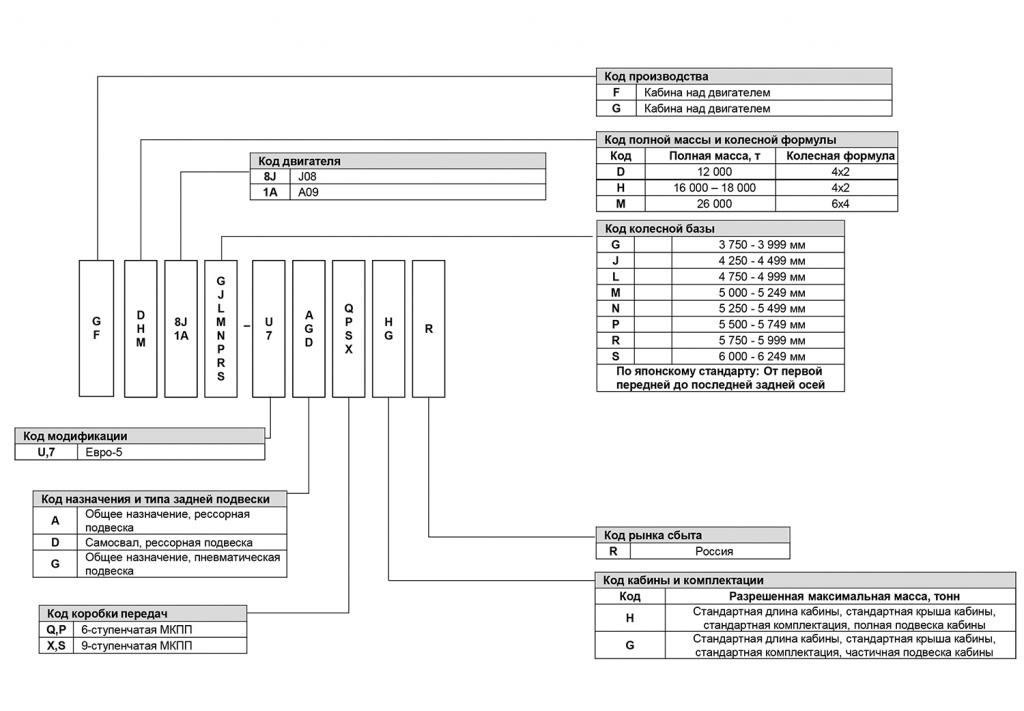

Модификация GH8JJ7A-XHR GH8JJ7G-XHR GH8JP7A-XHR GH8JP7G-XHR GH8JS7A-XHR GH8JS7G-XHR
Колесная формула 4 х 2
Тип кабины Цельнометаллическая, 3-х местная, 2-х дверная, откидывающаяся вперед, с 1-м спальным местом
Массы, (кг)
Максимальная допустимая масса транспортного средства 18 000
Снаряженная масса шасси 5 970 5 810 6 160 5 990 6 240 6 075
Грузоподъемность шасси 12 030 12 190 11 840 12 010 11 760 11 925
Технически допустимая нагрузка на переднюю ось 6 500
Технически допустимая нагрузка на заднюю ось 11 500
Габаритные размеры шасси, (мм)
Длина 7 785 9 385 10 435
Ширина 2 490
Высота 2 750 2 745 2 745 2 740
Колесная база 4 330 4 350 5 530 5 550 6 130 6 150
Задний свес 2 175 2 155 2 575 2 555 3 025 3 005
Дорожный просвет по дифференциалу 255 245 255 245 255 245
Колея передних колес 2 050
Колея задних колес 1 835
Радиус разворота по колесам 7 500 9 400 10 300
Радиус разворота от стенки до стенки 8 260 10 160 11 060 11 070
Двигатель
Производитель HINO
Модель J08E-WА
Экологический класс Евро-5
Тип Дизельный, 4-х тактный, рядный, 6-ти цилиндровый, объем 7 684 см3, турбонаддув с промежуточным охлаждением, система питания — Common-rail (DENSO), система выборочной каталитической нейтрализации отработавших газов (SCR)
Максимальная мощность, (кВт (л.с.) / об/мин) 206 (280) / 2 500
Максимальный крутящий момент, (Н∙м / об/мин) 883 / 1 500
Трансмиссия
Производитель HINO
Модель

M009DD

Тип Механическая, с ручным управлением, 9-ступенчатая, синхронизированы 1–9 передачи
1-я передача 14,056
2-я передача 9,647
3-я передача 6,993
4-я передача 5,021
5-я передача 3,636
6-я передача 2,653
7-я передача 1,923
8-я передача 1,380
9-я передача 1,0000
Задняя передача 13,636
Передаточное число главной передачи 4,100; 4,300; 4,875
Сцепление
Тип Сухое, фрикционное, однодисковое с периферийным расположением пружин. Привод — гидравлический с пневматическим усилителем.
Тормозная система
Тип Привод пневматический, с разделением на контуры по осям, ABS, ASR, VSC (система курсовой устойчивости), автоматический регулятор зазоров тормозных колодок
Передние тормоза Барабанные
Задние тормоза Барабанные
Стояночный тормоз Пружинные энергоаккумуляторы на задней оси
Вспомогательная Моторный тормоз
Топливный бак
Ёмкость топливного бака, (л) 390
Ёмкость бака c мочевиной, (л) 28
Тип подвески
Передняя Зависимая, на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости
Задняя 1: Зависимая, на продольных полуэллиптических листовых рессорах
2: Зависимая, на пневматических рессорах, с гидравлическими телескопическими амортизаторами
На продольных полуэллиптических листовых рессорах
На пневматических рессорах
Шины
Производитель, модель, размерность, индексы нагрузки Bridgestone M840 295/80R22,5 152/148 K
Другие характеристики
Максимальная скорость, (км/ч) 120–125
Номинальная сила тока генератора, (А) 90
Комплектация DLX
Экстерьер
Передний бампер пластиковый, разборный
2-х составные зеркала бокового обзора со сферической дополнительной секцией
Переднее бордюрное зеркало
Правое бордюрное зеркало
Шасси
Запасное колесо
Запирающаяся крышка топливного бака
Буксировочные крюки спереди и сзади
Электрика шасси и светотехника
Передние противотуманные фары
Задний противотуманный фонарь
Подогрев осушителя пневматической системы
Подогрев зеркал бокового обзора
Подогрев топливного фильтра
Механический привод опрокидывания кабины
Интерьер
Эргономичное кресло водителя с пневматической подвеской
Регулировка водительского сиденья по длине
Регулировка наклона спинки водительского сидения
Регулировка поясничного упора сиденья водителя
Тканевая обивка сидений
Матрас спального места
Электрические стеклоподъемники боковых дверей
Подогрев сидения водителя
Кондиционер
Отопитель салона увеличенной производительности
Съемная отделка заднего окна кабины
AM / FM аудиосистема
2 динамика аудиосистемы
Панель приборов с многофункциональным дисплеем
Рукояти на передних стойках для облегчения посадки в кабину
3-х точечные ремни безопасности водителя и переднего пассажира с инерционным натяжением
Индикатор непристегнутого ремня безопасности водителя
Звуковой сигнализатор движения задним ходом
Центральный замок
Корректор фар с ручной регулировкой
Стеклоочистители с переменной скоростью работы
Стекло в задней части кабины
Прорезиненное покрытие пола
Потолочные консоли для документов
2 солнцезащитных козырька
2 малые потолочные лампы для чтения карт
Потолочная лампа, большая
Складываемая спинка сиденья среднего пассажира с лотком для документов в спинке
Карманы для вещей в дверях кабины
Прикуриватель
Пепельницы в передних дверях, съемные
2 подстаканника в передней панели
Запчасти и принадлежности
Набор инструментов
(Домкрат, баллонный ключ, отвертка)
Наименование/Интервал обслуживания х 1000 км 5 30 60 90 120 150 180 210 240 270 300
Двигатель
Моторное масло и масляный фильтр (не реже одного раза в 12 месяцев) R R R R R R R R R R R
Система выпуска отработавших газов (проверка на герметичность, протяжка) I I I I I I I I I I I
Система охлаждения двигателя (проверка на герметичность) I I I I I I I I I I I
Уровень жидкости в системе охлаждения I I I I I I I I I I I
Замена жидкости системы охлаждения Замена каждые 36 месяцев или 300 000 км
Тепловые зазоры механизма газораспределения I I I I I
Приводные ремни агрегатов двигателя (натяжение, состояние) I I I I I I I I I I
Система питания
Воздушный фильтр (проверка состояния, замена) R R R R R R R R R R
Топливный бак, топливопроводы (крепление, проверка на герметичность) I I I I I I I I I I
Топливный фильтр грубой очистки R R R R R R R R R R
Топливный фильтр тонкой очистки R R R R R R R R R R
Система SCR – осмотр подающего модуля, трубопроводов и форсунок (утечки, повреждения) I I I I I I I I I I
Система SCR – фильтр раствора мочевины R R
Система SCR – прогрев и самотестирование
(с контролем по HINO DXII включения насоса при температуре отработавших газов 150ºС)
I I
Тормозная система
Тормозные барабаны и тормозные накладки (проверка износа) I I I I I I I I I I
Пневматическая система (проверка на время заполнения, утечки воздуха, отсутствие влаги) I I I I I I I I I I I
Клапаны АБС (работоспособность) I I I I I I I I I I I
Стояночный тормоз (работоспособность) I I I I I I I I I I I
Тормозные камеры (работоспособность) I I I I I I I I I I
Осушитель воздуха и регулятор давления (работоспособность) I I I I I I I I I I
Обслуживание осушителя (замена абсорбента) Замена каждые 12 месяцев или 60 000 км
Коробка передач и сцепление
Педаль сцепления (ход, высота),
Шток ПГУ (ход)
I I I I I I I I I I
Обратите внимание на разный регламент ТО для различных коробок передач (6 и 9 ступеней) Масло в 6-ступенчатой коробке передач и фильтр* R I R I R I R I R I R
Масло в 9-ступенчатой коробке передач ZF I I I I R I I I R I I
Коробка передач (проверка на герметичность, очистка сапуна) I I I I I I I I I I I
Гидравлический привод сцепления (проверка на герметичность) I I I I I I I I I I I
Замена жидкости привода сцепления R R R R R
Вал вилки сцепления, выжимной подшипник (обслуживание точек смазки) L L L L L L L L L L L
Карданный вал, подвесной подшипник (протяжка, обслуживание точек смазки) L L L L L L L L L L L
Редуктор ведущего моста
Редуктор ведущего моста (проверка на герметичность, очистка сапуна) I I I I I I I I I I I
Масло редуктора ведущего моста R I R I R I R I R I R
Рулевое управление
Элементы рулевого управления (протяжка) I I I I I I I I I I I
Гидроусилитель рулевого управления (проверка на герметичность, уровень жидкости) I I I I I I I I I I I
Жидкость гидроусилителя рулевого управления и фильтр* R R R R R
Шкворни, рулевые тяги (проверка на люфт) I I I I I I I I I I I
Обслуживание точек смазки рулевого управления L L L L L L L L L L L
Подвеска
Шины (износ, повреждение, давление) / колесные диски I I I I I I I I I I I
Перестановка колес R R R R R
Элементы подвески (осмотр, протяжка) I I I I I I I I I I I
Обслуживание точек смазки подвески L L L L L L L L L L L
Подшипники ступиц (проверка на люфт) I I I I I I I I I I
Ступичные подшипники (замена смазки) L L L L L
Пневматические рессоры* I I I I I I I I I I
Проверка калибровки номинального уровня и работоспособности пневматической подвески* I I I I I I I I I I
Электропроводка, соединения пневматической подвески* I I I I I I I I I I
Датчики уровня пневматической подвески (осмотр)* I I I I I I I I I I
Электрооборудование
Внешние световые приборы, внутреннее освещение кабины, панель приборов I I I I I I I I I I I
Стеклоомыватели и стеклоочистители, обогрев зеркальных элементов I I I I I I I I I I I
Центральный замок, электрические стеклоподъемники I I I I I I I I I I I
Кондиционер (проверка работоспособности) I I I I I I I I I I I
Соединение аккумуляторных батарей I I I I I I I I I I I
Аккумуляторные батареи I I I I I I I I I I I
Диагностика электронных систем с помощью HINO DXII I I I I I I I I I I I
Настройка экрана на панели приборов (дата, время, интервалы обслуживания) I I I I I I I I I I
Кабина и кузов
Фильтр вентиляции салона I I I I I I I I I I
Ремни безопасности I I I I I I I I I I I
Петли и замки L L L L L L L L L L L
Освещение кузовной надстройки I I I I I I I I I I I
Крепление кузовной надстройки I I I I I I I I I I I


Нормативная трудоемкость планового обслуживания:

Интервал обслуживания х 1000 км 5 30 60 90 120 150 180 210 240 270 300
Трудоемкость обслуживания моделей 500 GD и GH, нормо-час Автомобили с 6 или 9-ступенчатой коробкой передач HINO (LJ06, MX06 или M009) 5,0 7,5 11,0 7,5 11,5 7,5 11,0 7,5 11,5 7,5 11,0
Автомобили с 9-ступенчатой коробкой передач ZF 4,7 7,5 10,7 7,5 11,5 7,5 10,7 7,5 11,5 7,5 10,7
Трудоемкость обслуживания моделей 500 FM, нормо-час Автомобили с 9-ступенчатой коробкой передач HINO (M009) 5,5 8,0 11,8 8,0 12,0 8,0 11,8 8,0 12,0 8,0 11,8
Автомобили с 9-ступенчатой коробкой передач ZF 5,2 8,0 11,5 8,0 12,0 8,0 11,5 8,0 12,0 8,0 11,5

Примечание:

Кроме работ, указанных в графике, дополнительно рекомендуется производить проверку и регулировку углов установки управляемых колес на каждом обслуживании, кроме 5 000 км пробега.

Условные обозначения:

I – проверить, при необходимости отрегулировать, затянуть, очистить, заменить;
R
– заменить;
L
– смазать;
*
– при наличии на автомобиле.
